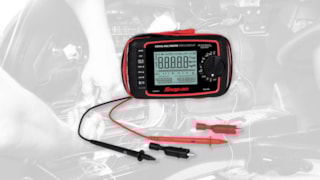

Snap-on EEDM604F: digitale multimeter met driedelig display

Een multimeter gebruik je elke dag. Toch loop je steeds weer tegen dezelfde dingen aan: een display dat moeilijk af te lezen is, meetkabels die net te kort zijn, of een meetwaarde die al weg is voordat je hem goed hebt gezien. De Snap-on EEDM604F is ontwikkeld met die praktijkervaring als uitgangspunt.

Wat zit erin

- Groot horizontaal display met drie meetvensters
- Bediening via knoppen en een centrale draaiknop
- Gratis Bluetooth-app voor draadloze uitlezing
- Meetresultaten en klantgegevens opslaan en delen
- CAT-III 1.000 V / CAT-IV 600 V hybride veiligheidsklasse
- Draagtas met bevestigingsriem voor de meetkabels
- Ingebouwde kantelstandaard

Horizontaal driedelig display

Het display van de EEDM604F ligt dwars, in tegenstelling tot de smalle verticale displays van de meeste multimeters. Daardoor is het groter, zonder dat het apparaat onhandig groot wordt. Je ziet tegelijk drie vensters: de actuele meetwaarde op het hoofddisplay, en twee secundaire vensters voor extra informatie zoals minimum, maximum of een referentiewaarde.

De achtergrondverlichting zorgt dat je het display ook goed kunt lezen in een donkere motorruimte of onder het dashboard.

Meten zonder assistent

De EEDM604F heeft ingebouwde Bluetooth en werkt samen met een gratis app (beschikbaar in de App Store en Google Play). Dat opent mogelijkheden die je met een gewone multimeter niet hebt.

Remlichten controleren, bijvoorbeeld. Normaal heb je daar twee personen voor nodig. Met de EEDM604F sluit je het meetapparaat aan op de connector van het remlicht, loop je naar de bestuurdersstoel en trapt het rempedaal in terwijl je de waarden live op je telefoon ziet. Hetzelfde werkt voor richtingaanwijzers, de stroomtoevoer van een achteruitrijcamera of de laadkabelcontacten van een elektrisch voertuig.

Bij vrachtwagens en bussen is dit nog handiger. Schakelingen, retarderwaarden of ABS-sensoren aan de achteras zijn tijdens de rit te monitoren, terwijl de telefoon binnen handbereik in de cabine ligt.

Storingen die je anders mist

Niet elke storing is continu zichtbaar. De REC-functie legt tijdens een meetperiode de minimum-, maximum- en gemiddelde waarde vast. Handig bij een accu die bij bepaalde belasting terugvalt, een sensor die onder bepaalde omstandigheden een afwijkende waarde geeft, of een laadspanning die schommelt.

Sommige storingen komen en gaan razendsnel. De PEAK-H-functie registreert piekwaarden tot op de milliseconde nauwkeurig. Zo worden afwijkingen zichtbaar die op een gewone meter gewoon niet te zien zijn.

De Hold-functie bevriest de laatste twee meetwaarden op het display. Handig op moeilijk bereikbare meetpunten, of als je de meetkabels niet mee kunt nemen naar een beter verlichte plek.

Nauwkeurig vergelijken

De REL-functie compenseert de kabelweerstand voor een nauwkeuriger resultaat. Vooral bij lage ohmwaarden, zoals bij massaverbindingen of spoelweerstanden, maakt dat verschil. REL werkt ook als differentiaalmeeting: stel een referentiewaarde in en meet de afwijking daarvan.

COMP vergelijkt een meetwaarde met een bekende standaardwaarde. Zo zie je snel of een sensor, weerstand of spanning binnen het verwachte bereik valt.

De LoZ-modus (lage impedantie) filtert spookvoltage en stoorsignalen van nabijgelegen kabels. Wie ooit spanning heeft gemeten op een draad die nergens op aangesloten was, herkent het probleem. LoZ laat de werkelijke situatie zien.

LPF, het laagdoorlaatfilter, onderdrukt hoogfrequente ruis op de meetlocatie. Bij PWM-gestuurde componenten zoals een ventilatormotor of een EGR-klep maakt LPF de basiswaarde afleesbaar.

Weerstand, geleidbaarheid en capaciteit

De meter schakelt tussen weerstandsmeting (ohm), geleidbaarheid (nS) en doorverbindingstest met akoestisch signaal. Voor spoelweerstanden, massapunten of contactweerstanden zijn alle drie relevant. De capaciteitsmeting is handig voor het controleren van condensatoren in hybride- en elektrische voertuigen, een toepassing die steeds vaker voorkomt in de werkplaats.

De EEDM604F voldoet aan de hybride veiligheidsklasse CAT-III 1.000 V / CAT-IV 600 V en is daarmee geschikt voor metingen aan hybride- en elektrische voertuigen.

Wat zit er standaard bij

Het apparaat wordt geleverd met meetkabels (EEDMLEADSET), twee temperatuursensoren (EEDMTEMP-2 en EEDMTEMP-3), zekeringen en een draagtas met bevestigingsriem voor de meetkabels. De ingebouwde kantelstandaard is handig bij gebruik op een vlakke ondergrond. Optioneel is een magnetische ophangband (EEDMMAGSTRAP) beschikbaar.
